Guide linéaire oyo etambwisami na ceinture

Guide linéaire conduit par ceinture ezali système mécanique oyo ekokisaka mouvement linéaire ya précision ya likolo-na kosangisaka transmission ya ceinture na ba guides linéaires. Guide linéaire conduit par ceinture ebongoli mouvement rotatif ya moteur na déplacement linéaire ya curseur en longueur ya rail guide, mpe esalelamaka mingi na ba domaines lokola équipement ya automation mpe ba machines ya précision. Makambo na yango ya ntina ezali mbangu mingi, makelele moke, mpe ntalo mingi-efficacité, mingi mingi ebongi mpo na ba scénarios oyo ezali na mikumba ya pete kino ya monene, ntaka ya mobembo molai, mpe masengi ya bosikisiki ya moke.

Principe ya mosala ya Guide linéaire conduit par ceinture:

1. Mecanisme ya transmission

Système yango ekangisaka roue motrice mpe roue motrice na nzela ya ceinture synchrone (na mino) to ceinture plat (transmission de friction). Ntango motɛ́lɛ ezali kotinda roue oyo etambwisaka ebalukaka, effet de maille (ceinture synchrone) to force de friction (ceinture plat) kati na ceinture mpe poulie esalaka ete roue oyo etambwisami ebalukaka synchrone. Na ntango yango moko, mouvement linéaire ya ceinture e transmettre na charge na nzela ya curseur, kozua déplacement linéaire.

Avantages ya ceinture synchrone: Design ya mino ezo éviter ko glisser, na précision ya ± 0.04mm, ebongi pona ba scénarios ya haute-précision lokola impression 3D na inspection électronique.

Bizalela ya ceinture plat : structure simple, talo moke, ebongi mpo na transport ya charge léger (lokola ba lignes ya triage express), kasi esengeli ko ajuster tension mbala na mbala mpo na kopekisa ko glisser.

2. Bokambami mpe Lisungi

Ba guides linéaires (lokola ba guides ya boule to ba guides ya rouleau) epesaka soutien rigide mpe guidance ya friction ya moke mpo na curseur, ko assurer droit mpe stabilité ya mouvement. Mbala mingi, rail guide esalemaka na alliage ya aluminium to na bibende, mpe likoló na yango ekómaka makasi mpo na koumela bomoi na yango.

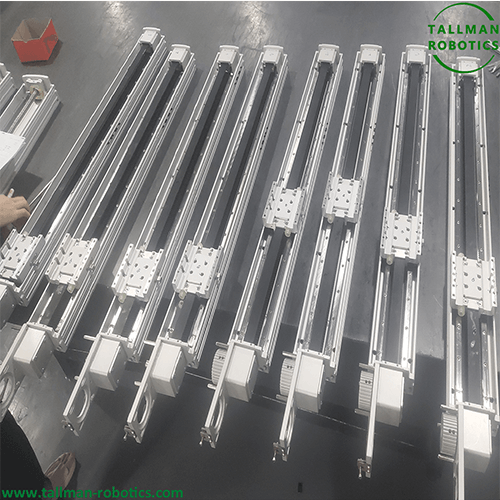

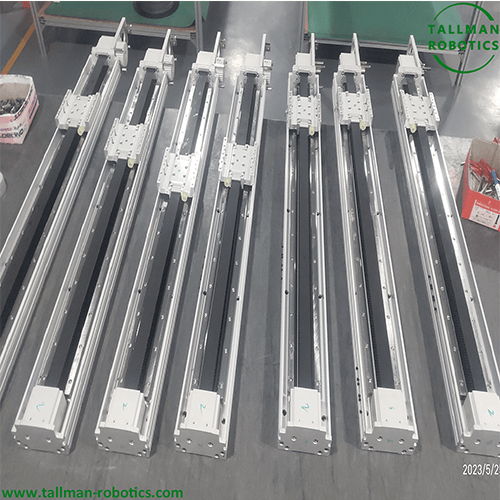

Ba composantes structurelles clés ya Guide linéaire conduit par ceinture:

1. Module ya mokumbi motuka

Ceinture synchrone/ceinture plat: Ceinture synchrone esalemi na polyuréthane na noyau ya fil ya acier, oyo ezali résistants na kolata-resistant na traction; Ba ceintures plats esalemaka mingi na caoutchouc to na fibre, na ba coûts ya moke.

Poulie: Roue oyo etambwisaka ekangami na motɛ́lɛ, mpe roue oyo etambwisami ekangami na nsuka ya rail guide. Ba designs misusu esangisi moteur na curseur (lokola série CCM W) pona ko réduire occupation ya espace.

2. Module ya bokambi

Ba guides linéaires : Ba types oyo emonanaka mingi ezali ba guides ya boule (précision ya likolo-) na ba guides ya rouleau (charge ya likolo), oyo esalaka elongo na ba curseurs pona kozua mouvement ya lisse.

Bloc glissant: Fixé na ba boulons na ba ceintures, ememaka ba charges ya libanda (lokola ba bras robotiques na ba sondes ya détection), pe ba blocs coulissants misusu esangisi na design ya poussière-proof pona ko s’adapter na ba environnements ya makasi.

3. Biloko oyo esalisaka mpo na kosalisa

Eloko ya kokangama: Na kobongisaka vis to roue ya kokangama mpo na kobatela tension ya mokaba, epekisaka kokitisa bosikisiki mpo na kokangama.

Interrupteur ya limite: Etiamaki na bansuka nyonso mibale ya rail guide, e limitaka portée ya coup ya curseur mpo na ko éviter kobebisa équipement mpo na survoyation.

Ozali na boyambi ya kotala ba projets mosusu to kotala galerie na biso ya ba vidéos par Youtube: https://www.youtube.com/@tallmanrobotics

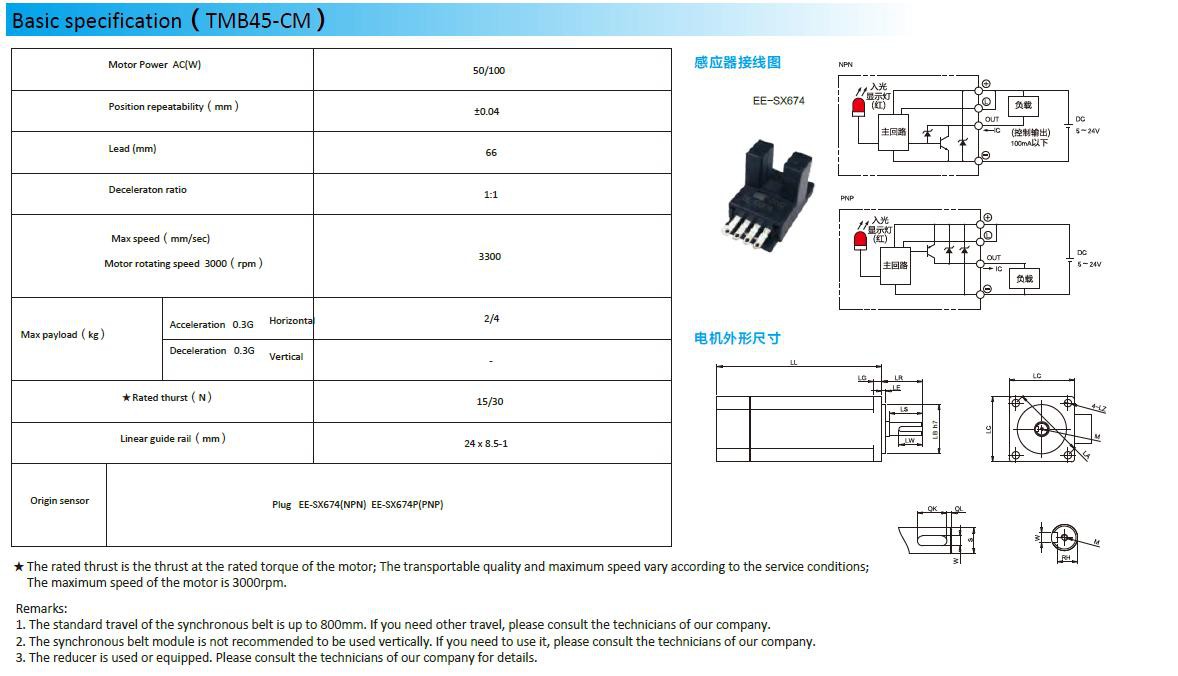

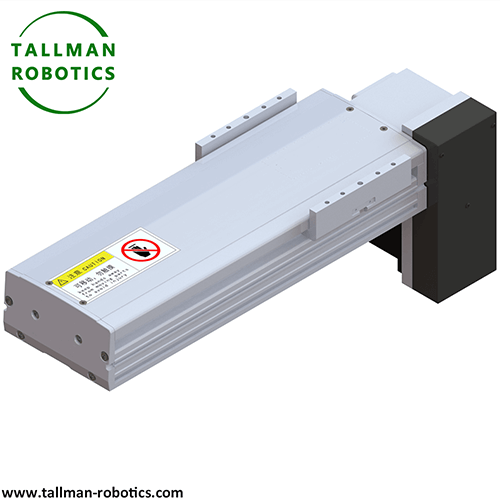

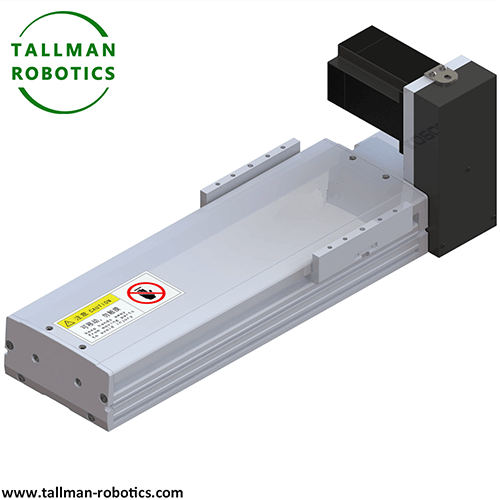

Awa, tozali ko introduire Belt-Driven Linear Guide, TMB45-CM pona environnement général na ba données ndenge elandi:

Ba cas ya application typiques ya Guide linéaire conduit par ceinture:

1. 3C Électronique mpe Bosali ya Bosikisiki

Imprimante 3D: Ceinture synchrone etambwisaka mouvement ya buse ya axe X/Y-mpo na kozua contrôle ya précision ya impression empilé, lokola structure ya gantry ya TM.

Equipement ya inspection ya PCB: Tambuisa sonde optique mpo na scanner linéaire na surface ya carte de circuit mpo na ko détecter ba joints ya soudure to ba défauts ya circuit.

2. Logistique na Automatisation ya Entrepôt

Line ya transport ya lumière : Système ya convoyeur ya ceinture plat na centre ya triage》ememaka ba colis na vitesse ya 2m/s to koleka, mpe e classer automatiquement na scanner ya code barre.

Grue stacker ya entrepôt stéréoscopique: Brace mécanique oyo etambwisami na ceinture etombolaka mpe ekitisaka na nzela ya rail guide mpo na kosilisa kobomba mpe kozwa biloko kati na ba étagères.

3. Siansi ya monganga mpe ya bomoi

Analyseur hématologie: Tambwisi saani ya échantillon mpo na kotambola na nzela ya rail guide kino na position ya détection, esengaka kosala malamu mpo échantillon eningana te.

Robot ya réadaptation : azuaka mouvement ya traction ya maboko ya makelele ya moke-pe ya impact moke na nzela ya transmission ya ceinture, ebongi pona formation ya réadaptation ya articulation.

4. Automatisation industrielle

Ba robots ya collaboration : Ba robots misusu ya collaboration esalelaka châssis mobile oyo etambwisami na ceinture mpo na kozua mouvement flexible na ba scénarios ya charge léger.

Masini ya kokata na laser: Ceinture synchrone etindaka motó ya kokata etambola na mbangu mingi na nzela ya rail guide, mpe esalaka elongo na faisceau ya laser mpo na kosilisa kosala na masini na bosikisiki ya nkasa ya bibende.

Avantages mpe ba limitations ya Guide linéaire conduit par ceinture:

1. Matomba ya ntina

Vitesse makasi mpe AVC ya molai: Vitesse ekoki kokoma na 2m/s to koleka, mpe AVC ekoki kozala personnalisé na ba mètres ebele, koleka mosika ndelo ya vitesse critique ya ba vis ya boule.

Efficacité ya coût : Soki tokokanisi yango na ba moteurs linéaires to ba vis à boule, coût ya système ekitisami na 30% -50%, mpe entretien ezali simple (esengeli kaka ba vérifications régulières ya tension ya ceinture).

Makɛlɛlɛ moke mpe kozanga mafuta: Mokumbi ya ceinture synchrone ezali na nivo ya makelele ya moke koleka 60dB mpe esɛngaka te kosala mafuta, yango wana ebongi mpo na bisika oyo ezali na mpasi lokola bashambre ya pɛto.

2. Bandelo minene

Makoki ya bozito : mingi mingi ebongi mpo na mikumba oyo ezali na nse ya 45kg (direction horizontale), ba scénarios ya kilo-esengaka kosalela ba guides rouleau to ba vis.

Limite ya bosikisiki: Nsima ya bosaleli ya ntango molai-ya, mokaba ekoki kotandama, oyo ekosala ete bosikisiki ya bozongisi ya position ekita (pene na ± 0.1mm), mpe esengeli kosala calibration mbala na mbala.

adaptabilité environnementale: Ba environnements ya température makasi to humidité makasi ekoki kosala que ceinture ekóma makasi, kosenga kosalela biloko ya sipesiale (lokola ba ceintures ya fibre aramide).

Makanisi ya kopona ya mosala ya momesano ya Guide linéaire oyo etambwisami na ceinture:

3C Électronique: Esengeli kopesa priorité na ba entraînements ya ceinture synchrone, lokola module Plug and Play ya TM, oyo esangisaka ba moteurs na ba PLC mpo na kozua détection ya plug and play ya précision ya likolo-.

Entrepôt logistique : Ba systèmes ya ceinture plat (lokola modèle MXB-P ya Tolomatic) ebongi pona komema biloko ya kilo, na capacité ya chargement ya 586kg.

Equipement médical : Série TM esalelamaka mingi pona transmission ya échantillon na équipement ya test médical en raison ya conception compacte na yango pe ba caractéristiques ya vibration ya moke.

Belt Driven Linear Guide ekomi moko ya ba choix ya monene na domaine ya automation mpo na vitesse na yango ya likolo, talo moke, mpe entretien ya pete. Direction ya évolution technologique na yango ezali na conception modulaire (lokola module linéaire TM oyo ezali ko soutenir combinaison multi axe) na intégration intelligente (etongami-na ba capteurs pona suivi ya temps réel-ya tension ya ceinture). Na mikolo ekoya, na bokoli ya siansi ya biloko, lokola ba ceintures renforcées na fibre de carbone, bosaleli na yango na fabrication ya haut-ekopanzana lisusu.
